CLO-FKS共补复合开关（带微断）

产品主要特点

1、工作安全性

所有控制输入信号与内部电路经过光电耦合器隔离，同时采用智能控制技术、在涌流和安全可靠性方面。

2、过零点投切

本产品利用智能芯片，电子电路和磁保持继电器的组合，实现电压过零导通，电流过零分断，使开关在通断的瞬间无涌流的产生，无过电压现象，应用于分列式低压自动无功补偿。

3、保护功能

采用微处理芯片，实施对开关继电器、电源和负载运行情况进行监测，具备停电保护、相保护、空载保护等功能。

4、安装方便

本产品FK系列复合开关，只控制三相火线，零线无需接入复合开关，对分补复合开关(FKF)零线直接接在电容器的N线端孔。

产品型号

产品分类：

共补型：电容器连接方式为∆型

分补型：电容器连接方式为Y型

CLO-FK

产品主要技术指标

1、环境温度：-25℃~+35℃

2、相对温度：40℃时，20%-90%

3、额定电压：三相四线 50HZ，380V

4、颜定电流：≤63A

5、响应时间：<200MS

6、间隔时间：≥20S

7、控制信号：RS485

8、投切涌流：≤1.5 倍

产品按键说明

“菜单”：短按菜单键可切换 AUTO/TEST 模式，长按菜单键进入设置/退出。

"▲”：上翻，用于设置参数 +

"▼”：下翻，用于设置参数 -

注意：安装通电，需长按“菜单"进入设置页面，设置多台复合开关的地址为(1-01)、(1-02)、(1-03)--(1-32)，不可重复。2-20 设置对应的电容器容量(5-40Kvar)

例：2-30 为 30kvar 的电容器(不区分共分补)。

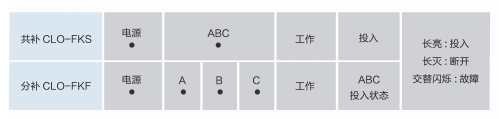

产品接线及指示灯示意图

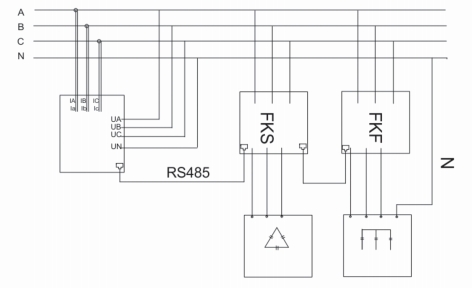

▲图为CLO-DKF与CLO-FKS/F采样及通讯接线示意图①

▲图为CLO-DKF与CLO-FKSF采样及通讯接线示意图②

安装以及线缆说明

1、复合开关进线端应选用合适的多芯铜导线，总容量小于30Kvar，可选用 10mm²，导线30Kvar 以上的电容器，应选用16平方以上的多芯铜导线。

2、外形尺寸
