SVG动态无功补偿柜

产品描述

静止无功发生柜是一种用于补偿无功及不平衡的新型的电力电子装置，它能对大小变化的无功以及负序进行快速和连续的补偿，其应用可克服 LC补偿器等传统的无功补偿器响应速度慢、补偿效果不能精确控制、容易与电网发生并联谐振和投切震荡等缺点。

其基本原理是指将三相桥式电路通过电抗器直接并联在电网上，适当的调节桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，就可以使该电路吸收或者发出无功电流，实现动态无功补偿的目的。

静止无功发生装置系统有两大部分组成，即指令电流运算电路和补偿电流发生电路。其中指今电流运算电路的核心为检测出补偿对象电流中的无功电流分量。补偿电流发生电路的作用是根据指令电流运算电路的指令信号，产生实际的补电流，它由电流跟踪控制电路、驱动电路和主电路构成。

功能特点

动态响应及时性：响应时间≤5ms

整机效率：满载时≥模块总容量的 97%

模块无功补偿率：功率因数不小于 0.99

三相不平衡补偿效果：补偿后不平街度<3%

低噪声设计：≤65dB(行业标准 65dB)

总谐波滤除率：>90%

滤波范围：2-50 次谐波

功能全：一机多用，以无功补偿为主，滤波功能和三相不平衡功能可选

体验直观：液品显示，触摸屏操作，简单易懂

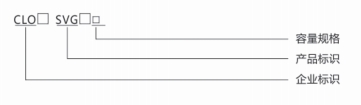

产品型号

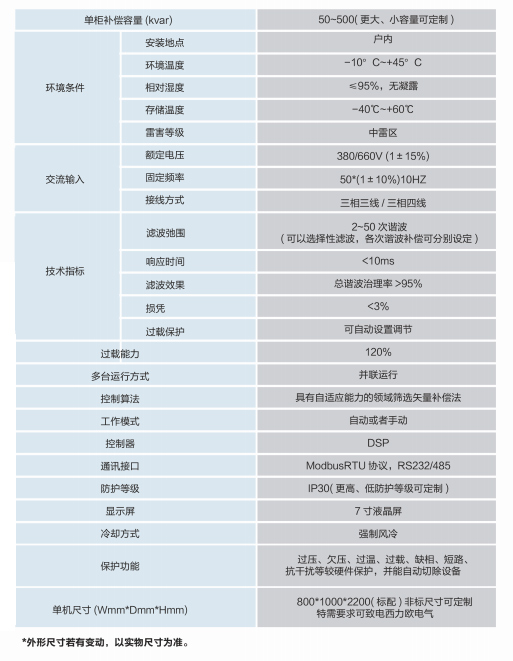

技术参数

产品优势

在补偿基波无功功率的同时滤除系统谐波降低系统电流畸变率；

低压静止无功发生器可与无源型谐波消除装置或以低压并联电容器为无功源的；

低压无功补偿装置结合使用，提高整体容量降低工程投资；

模块化结构，相互独立运行，扩容简单，维护方便。

使用性能

● 静止无功发生装置具有补偿感性与容性电流的功能；系统功率因数在无功补偿要求不超过额定电流的情况下，达到 0.98 以上。

● 有源无功发生装置的IGBT采用德国英飞凌。能根据系统的无功特性自动调整输出，动态补偿功率因数。

● 当混合补偿时：可以提供带 +12V电源的11 路输出接点，采用智能电容补偿器；

● 每只智能电容补偿器带有过流与过热保护静止无功发生装置(SVG)与智能电容补偿器的连接方式采用 RS485 通讯。通讯协议为MODBUS(RTU 方式)。

● 静止无功发生装置具有中文背光液品显示器(7英寸以上)和手动操作的按键输入人机界面，可进行参数设置、状态改变、信息查看等操作，并能实时显示运行状况、测量数据、故障报警等电能质量全界面信息。

● 静止无功发生装置具有过载能力，当系统无功补偿长期超过设备额定值时，自动限流在100% 额定输出，无功发生装置也能正常工作；

● 静止无功发生装置能实现多台直接并联运行的平滑扩容。

● 静止无功发生装置独立于电网阻抗及系统阻抗之外，不受电网阻抗和系统阻抗变化的影响。

● 静止无功发生装置采用单相结构设计，模块之间直流电压相互独立，三相负荷电流不平衡时，静止无功发生装置能正常补偿并抑制负荷不平衡现象。

● 静止无功发生装置采用模块化结构，运行维护方便。

● 静止无功发生装置可与无源型谐波消除装置或以低压并联电容器为无功源的滤波式低压无功补偿装置结合使用，提高整体容量，降低工程投资。

● 静止无功发生装置具备保护功能，包括过压、欠压、缺相保护 ；IGBT 过流、过遥保护；软启动故障保护；逆变器直流侧过压保护；限流输出保护等，系统启动自诊断功能，严重故障时封锁滤波装置驱动脉冲，同时将装置退出运行。

● 过流限制：采用可靠的限流控制环节，当系统中的无功或谐波电流大于设备的治理能力时，装置能在自己的额定容量范围内限度的对无功或谐波进行补偿，维持正常工作。

● 具有软启动控制回路，能够避免自启动瞬间过大的投入电流，并限制该电流在额定范围之内。

● 静止无功发生装置自身高频载波不会回馈到电网，对其它系统和设备没有干扰。
